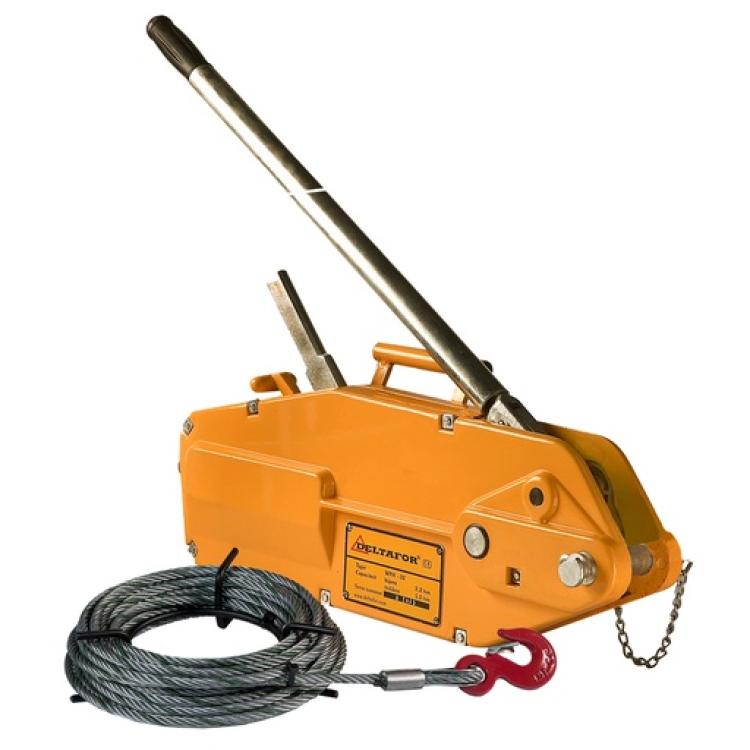

Drahtseilzug Typ Deltafor | mit Aluminium-Gehäuse
Leichter Seilzug für Hebe- und Zugarbeiten geeignet | einfach und sicher zu bedienen | kompaktes, hochfestes, korrosionsfreies Aluminium-Gehäuse | geeignet für vertikale, horizontale und andere Positionen | mit Parallelklemmsystem mit großer Kontaktfläche | lieferbar mit Tragfähigkeit 800 kg, 1.600 kg, 3.200 kg und 5.400 kg | im Lieferumfang ist kein Drahtseil enthalten.
Leichter Seilzug für Hebe- und Zugarbeiten geeignet | einfach und sicher zu bedienen | kompaktes, hochfestes, korrosionsfreies Aluminium-Gehäuse | geeignet für vertikale, horizontale und andere Positionen | mit Parallelklemmsystem mit großer Kontaktfläche | lieferbar mit Tragfähigkeit 800 kg, 1.600 kg, 3.200 kg und 5.400 kg | im Lieferumfang ist kein Drahtseil enthalten.
| Modell | 800 | 1.600 | 3.200 | 5.400 |
| Hubkapazität kg | 800 | 1.600 | 3.200 | 5.400 |
| Zugkapazität kg | 1.300 | 2.600 | 5.200 | 8.000 |
| Drahtseil-Ø | 8.3 | 11 | 16 | 20 |
| Max. Bruchlast Heben kg | 1.200 | 2.400 | 4.000 | 6.750 |
| Min. Bruchlast Drahtseil kN | 43.31 | 76.24 | 161.3 | 252.05 |
| Drahtseil-Festigkeitsklasse N/mm² | 1.770 | 1.770 | 1.770 | 1.770 |
| Seil-Einzug pro Hebelbewegung mm | 52 | 55 | 28 | 30 |
| Ankerbolzen Ø mm | 22 | 25 | 30 | 40 |
| Gewicht Drahtseil kg | 7.2 | 12.4 | 24.1 | 38 |
| Gewicht Gehäuse kg | 6.5 | 12.5 | 23.5 | 56 |
| A mm | 428 | 544 | 660 | 930 |
| B mm | 235 | 275 | 325 | 480 |
| C mm | 64 | 97 | 116 | 152 |
| D mm | 80 | 80 | 80 | 68 |
| E mm | 80 | 120 | 120 | 112 |
