Blechklemme | Delta® "Vertikal" | WLL 1.000 bis 5.000 kg

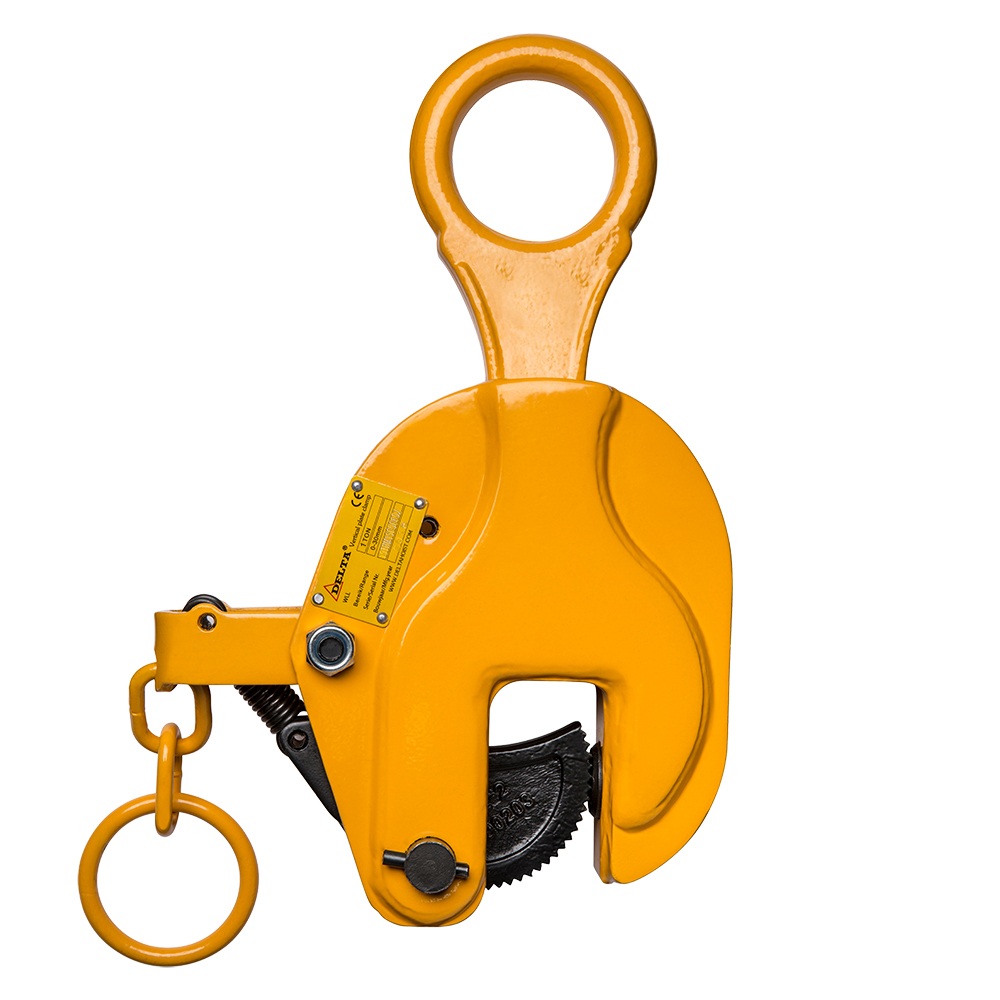

Die DELTA Vertikale Hebeklemme ist ein professionelles Lastaufnahmemittel, das speziell für das sichere, vertikale Heben und Transportieren von Stahlblechen und Stahlträgern entwickelt wurde.

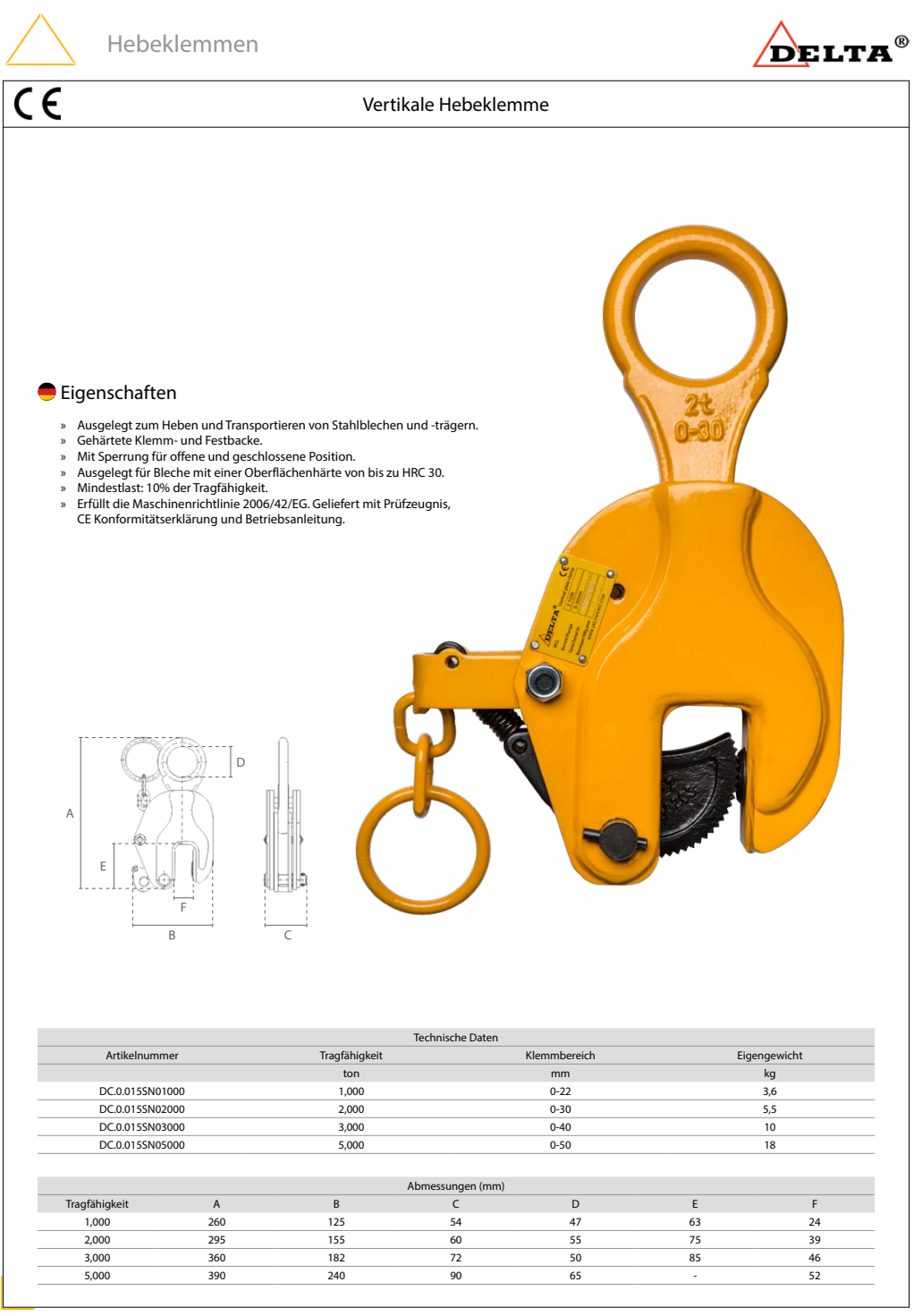

Technische Kernkomponenten
- Tragfähigkeit (WLL): 1,0 Tonne (1.000 kg), 2,0 Tonnen (2.000 kg), 3,0 Tonnen (3.000 kg) und 5,0 Tonnen (5.000 kg)
- Greifbereich / Klemmbereich: 0 bis 22 mm Blechdicke (1.000 kg), 0 bis 30 mm Blechdike (2.000 kg), 0 bis 40 mm (3.000 kg) und 0 bis 50 mm (5.000 kg).
- Eigengewicht: Sehr handliche 3,6 kg (1.000 kg), 5,5 kg (2.000 kg), 10 kg (3.000 kg) und 18 kg (5.000 kg)
- Einsatztemperatur: Einsetzbar von -40°C bis +100°C.
Wichtige Produktmerkmale
- Sicherheitsarretierung: Ausgestattet mit einer mechanischen Sperrung für die offene sowie geschlossene Position, um ein ungewolltes Lösen der Last zu verhindern.
- Materialhärte: Die gehärtete Klemm- und Festbacke ist für Bleche mit einer Oberflächenhärte von bis zu HRC 30 ausgelegt.
- Mindestlast: Für einen sicheren Greifmechanismus ist eine Mindestbelastung von 10 % der Tragfähigkeit erforderlich.
- Zertifizierung: Entspricht der europäischen Maschinenrichtlinie 2006/42/EG und wird inklusive Prüfzeugnis sowie CE-Konformitätserklärung geliefert.
Bei diesem spezifischen Modell ist das Wenden von Blechen strikt verboten, sofern es zu einer seitlichen Belastung führt.
Diese Standard-Ausführung besitzt ein starres Aufhängeöse. Das bedeutet:
Diese Standard-Ausführung besitzt ein starres Aufhängeöse. Das bedeutet:
- Zulässige Zugrichtung: Die Kraft darf ausschließlich vertikal nach oben wirken (0°- Linie).
- Verbot von Schrägzug/Wenden: Ein Schrägzug oder das Wenden von Blechen (z. B. flach vom Boden hochkant aufrichten) führt zu massiven Querkräften auf das Gehäuse und die Klemmbacken. Dadurch verliert die Klemme ihre Haftung, das Blech kann abrutschen und die Klemme irreparabel beschädigt werden.
Die Lösung für das Wenden von Blechen
Wenn Sie Bleche transportieren, anheben und um bis zu 180° wenden wollen, benötigen Sie zwingend die Variante mit einer Schwenköse (Gelenktragring).
- Das passende Modell von DELTA für diesen Zweck heißt DELTA Vertikale Hebeklemme mit Schwenköse.
- Diese Ausführung erlaubt durch ihr bewegliches Gelenk das universelle Heben in alle Richtungen sowie das Wenden von Bauteilen. Hinweis: Beachten Sie dabei, dass sich die maximale Tragfähigkeit je nach Neigungswinkel der Schwenköse reduziert
