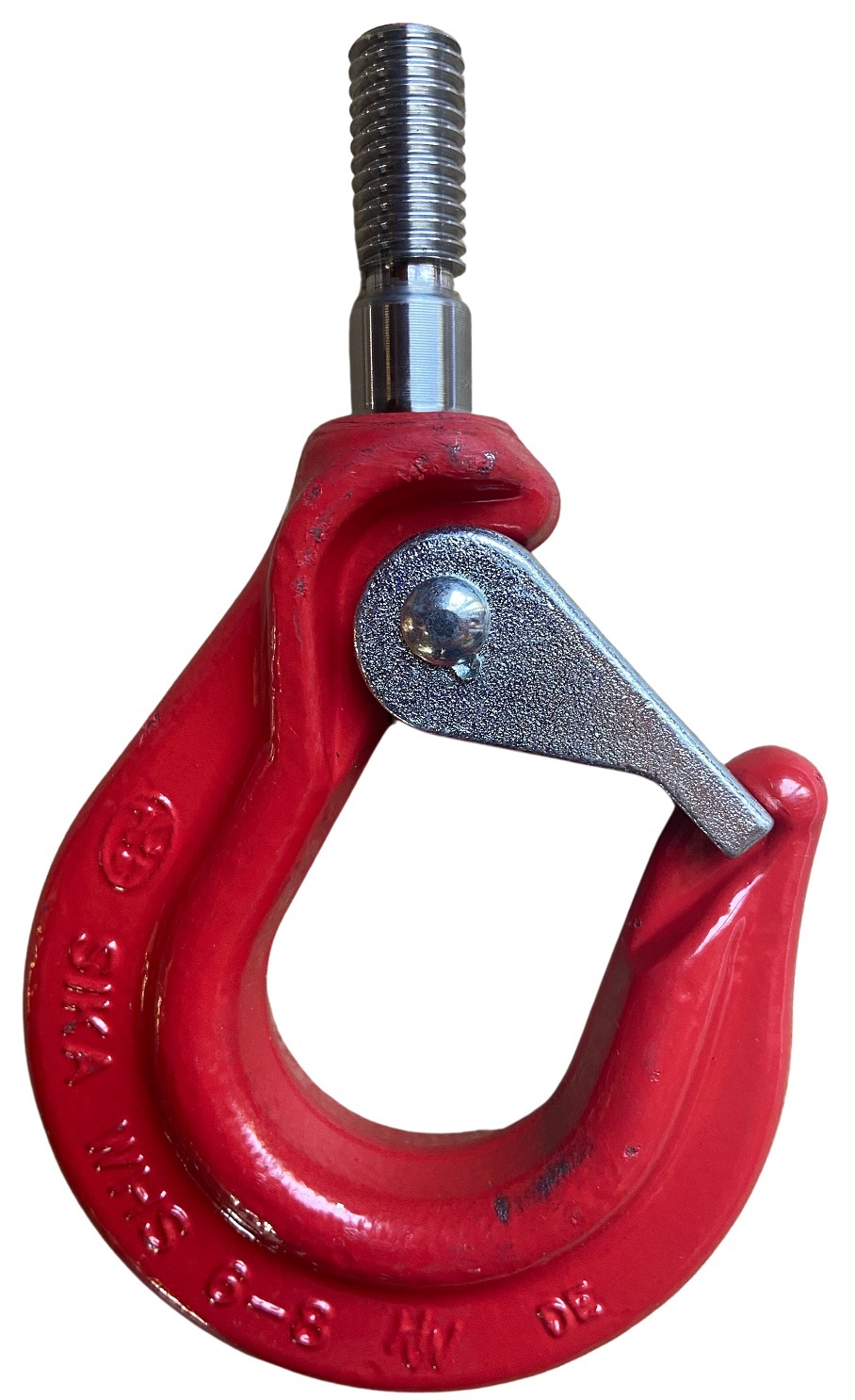

SIKA Schafthaken Typ SHS mit Gewinde – Güteklasse 8 – Die robuste Schraublösung für Traversen und Hebezeuge
Präzise Verankerung für vertikale Hebeeinsätze. Der original SIKA Schafthaken Typ SHS der Güteklasse 8 (Grade 80) ist nach der europäischen Sicherheitsnorm EN 1677 gefertigt und dient als hochfester Einschraubhaken für den stationären oder mobilen Hebezeugbau. Durch den integrierten metrischen Gewindeschaft lässt sich der Haken direkt in Traversen, Kranflaschen, Maschinenkomponenten oder schwere Konstruktionsbauteile einschrauben. Er bietet überall dort eine zuverlässige Lastaufnahme, wo feste Ösen- oder Gabelkopfanschlüsse nicht realisiert werden können.
- Ausschließlich gerader Zug: Der Schafthaken darf konstruktionsbedingt streng nur in geradem Zug (in axialer Richtung des Schafts) belastet werden. Quer- oder Biegebelastungen sind unzulässig.
- Keine Vorspannung beim Einbau: Bei der Montage darf das Gewinde auf keinen Fall unter Vorspannung gesetzt werden. Wir empfehlen die fachgerechte Montage mittels einer Kronenmutter (DIN 935, Festigkeitsklasse 10) sowie einem passenden Spiralspannstift.
Warum der SIKA Schafthaken Typ SHS die perfekte Wahl ist:

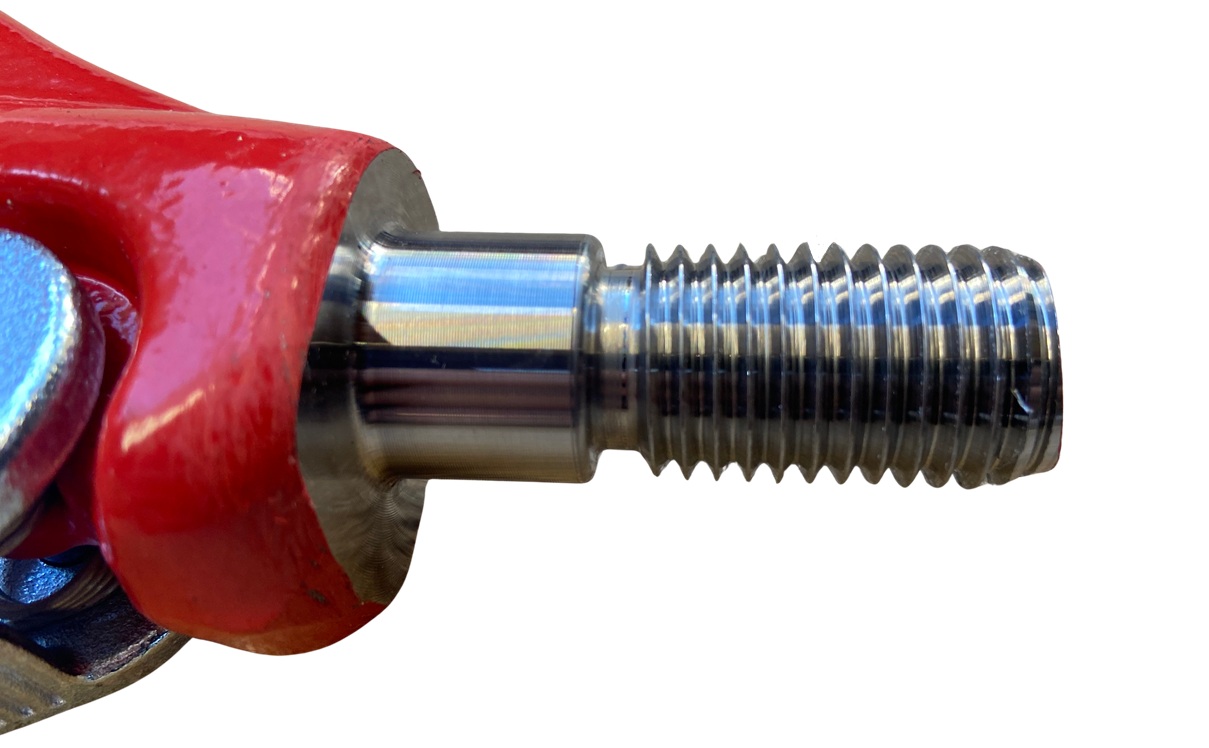

- ✔Hochfester Metrischer Gewindeschaft: Ermöglicht eine stabile und passgenaue Direktverschraubung in tragenden Gewindebohrungen oder mittels Durchgangsbohrung und Kontermutter.
- ✔Besonders stabile Blechsicherungsfalle: Die bewährte, verzinkte Hakensicherung (Schnepper) rastet federgestützt ein. Sie widersteht rauen Erschütterungen und verhindert das unbeabsichtigtes Herausrutschen eingehängter Anschlagmittel.
- ✔Gesenkgeschmiedete Markenqualität: Hergestellt aus robustem Vergütungsstahl (rot lackiert). Jedes Bauteil verfügt über den offiziellen H-Stempel (DGUV-getestet), der die Einhaltung höchster industrieller Qualitätskriterien dokumentiert.
- ✔Zertifizierter Sicherheitsfaktor: Konform produziert nach EN 1677 mit einem integrierten 4-fachen Sicherheitsfaktor gegen Bruch für kompromisslosen Arbeitsschutz.

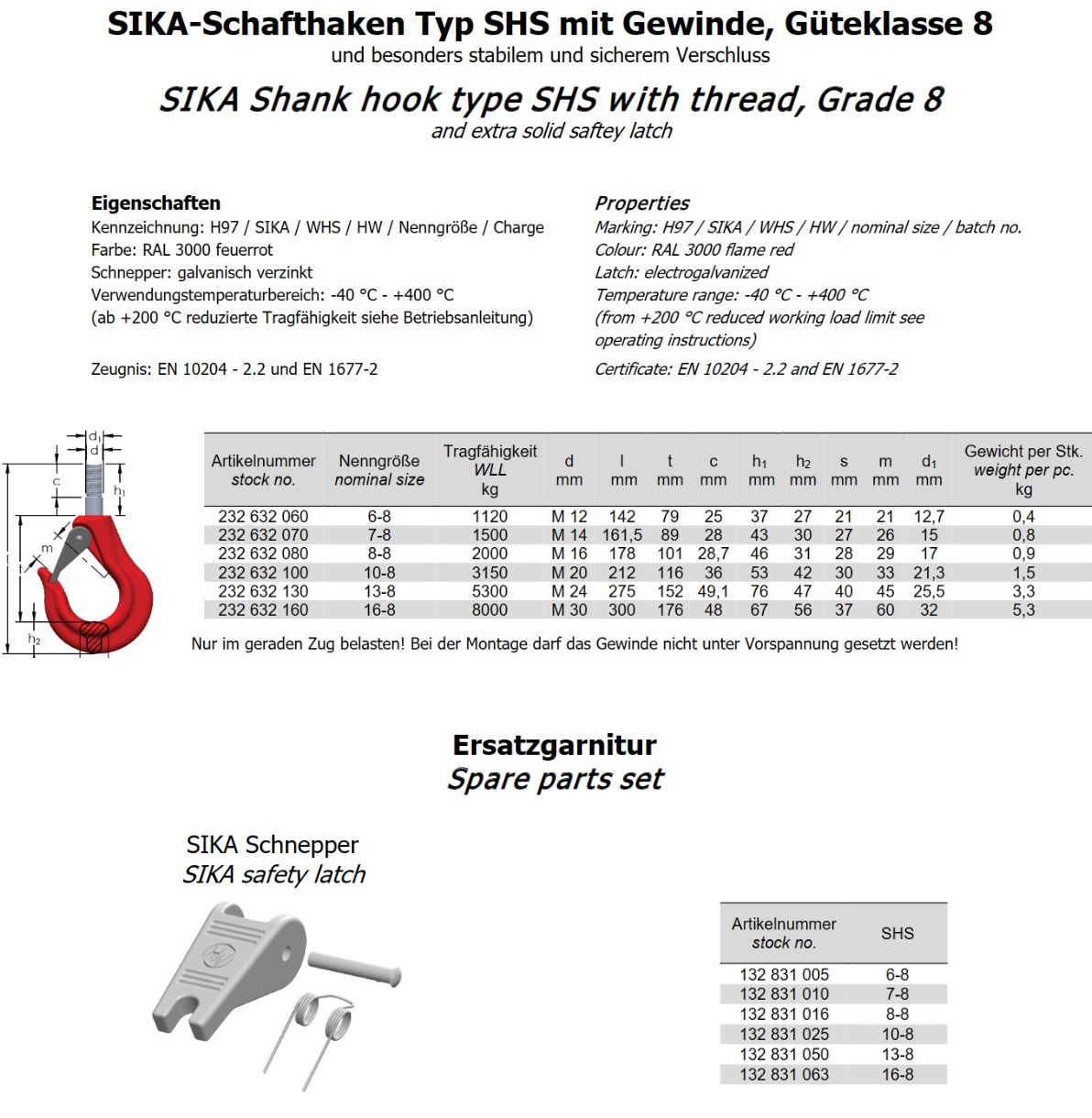

Technische Daten & Tragfähigkeiten (WLL)
Abgestimmt auf genormte Kettensysteme und Gewindegrößen für Industrie und Handwerk:
| Gewindegröße | Nenngröße Kette | Tragfähigkeit (WLL) | Tragfähigkeit (kg) |
|---|---|---|---|
| M12 | 6-8 | 1,12 Tonnen | 1.120 kg |
| M14 | 7-8 | 1,50 Tonnen | 1.500 kg |
| M16 | 8-8 | 2,00 Tonnen | 2.000 kg |
| M20 | 10-8 | 3,15 Tonnen | 3.150 kg |
| M24 | 13-8 | 5,30 Tonnen | 5.300 kg |
| M30 | 16-8 | 8,00 Tonnen | 8.000 kg |
Ideale Anwendungsbereiche
Der SIKA Schafthaken Typ SHS ist die ideale Komponente für den dauerhaften Einbau in Lasttraversen, Hebequerbalken, Sonder-Anschlagkonstruktionen sowie im Maschinen- und Anlagenbau. Er dient als sicherer Anschlagpunkt für die Aufnahme von Ösenhaken, Ringschrauben, Anschlagketten oder textilen Hebebändern im rein vertikalen Zugbetrieb.
Setzen Sie auf zertifizierte Schraubsicherheit für Ihre Hebeanlagen. Bestellen Sie den SIKA Schafthaken Typ SHS mit metrischem Gewinde jetzt direkt online bei HZH Zurr- und Hebetechnik!
