Hochfeste Ringschraube | GK10 | 360° | Modell "WK"
TOP

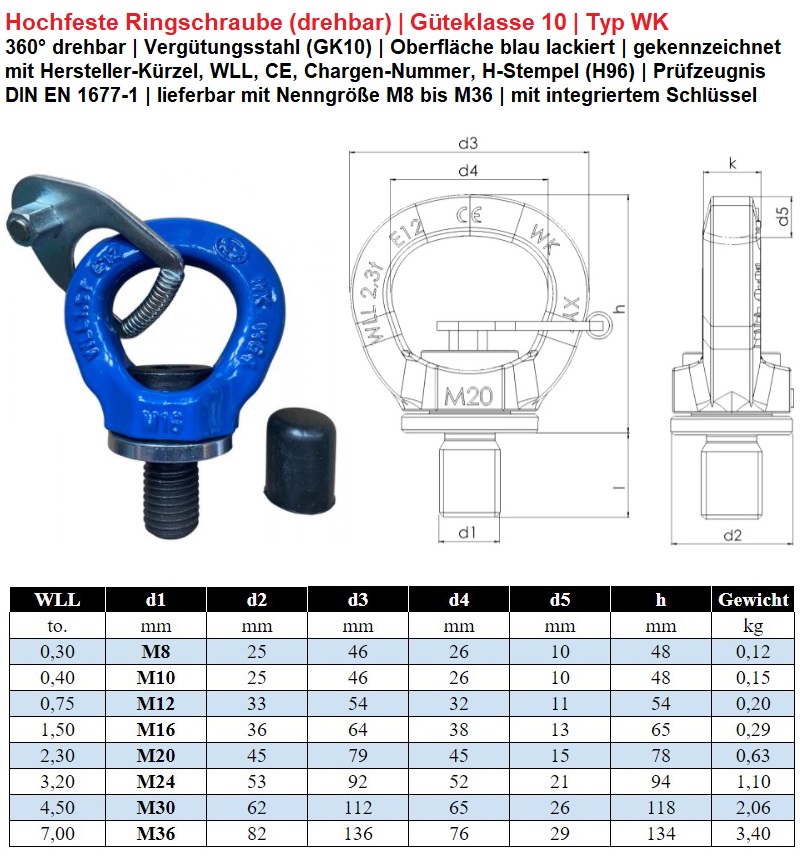

Hochfeste Wirbel-Ringschraube | Güteklasse 10 | 360° drehbar ohne Last | Modell "WK"
- Verfügbare, metrische Gewindegrößen: M8 bis M48 und Tragfähigkeiten von 300 kg bis 12.000 kg (90°)
- gefertigt aus hochfestem Vergütungsstahl GK10
- DGUV-zertifiziert (H96)
- im Lieferumfang ist ein Magnet-Schlüssel enthalten
- drehbar (ohne Last)
- in der Regel schnelle Lieferzeiten (ca. 2-3 Werktage)
![](images/variable-Ringschraube-GK-10-Modell-WK.jpg)
![](images/Anziehdrehmomente-fuer-variable-Ringschrauben-GK10-Typ-WK.jpg)
Betriebsanleitung
Montage / Assembly • Die Montage darf nur durch eine sachkundige Person mit den dazu erforderlichen Fähigkeiten und Kenntnissen erfolgen. • Die Ringschraube HIGH10, drehbar muss vollständig eingedreht sein • Die Ringschraube HIGH10 muss im festgeschraubten Zustand und ausgerastetem Schlüsselblech um 360° drehbar sein. Vor Einhängen des Anschlagmittels in Kraftrichtung einstellen. • Das Anschlagmittel muss in der Ringschraube HIGH10 frei beweglich sein. Beim An- und Aushängen der Anschlagmittel dürfen für die Handhabung keine Quetsch-, Scher-, Fang- und Stossstellen entstehen. • Bei Verwendung von den Ringschrauben HIGH10, drehbar an Bauteilen mit Durchgangsbohrungen sollte von der Gegenseite eine Mutter (keine Flachmutter!) vollständig und fest aufgeschraubt werden. Bei ausreichender Gewindelänge der Schraube wird zusätzlich die Verwendung einer Scheibe empfohlen. • Die Ringschraube HIGH10, drehbar soll eben und vollflächig auf der Auflagefläche aufliegen. • Es ist darauf zu achten, dass die Gewindetiefe am Bauteil ausreicht. • Die Auflagefläche muss eben sein • Der Grundwerkstoff muss eine ausreichende Festigkeit aufweisen, um die Traglasten, die durch die Ringschraube HIGH10 eingeleitet werden, aufnehmen zu können. • Sacklöcher und Gewinde müssen so tief gebohrt werden, dass die Auflagefläche aufsitzen kann.
