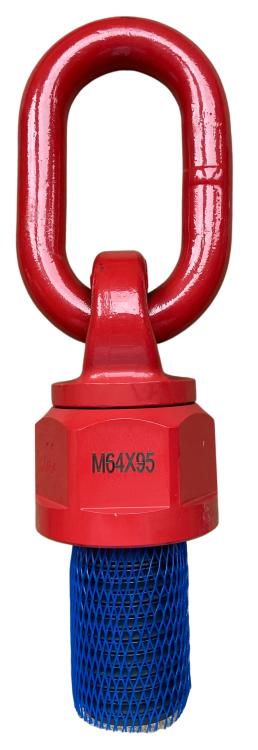

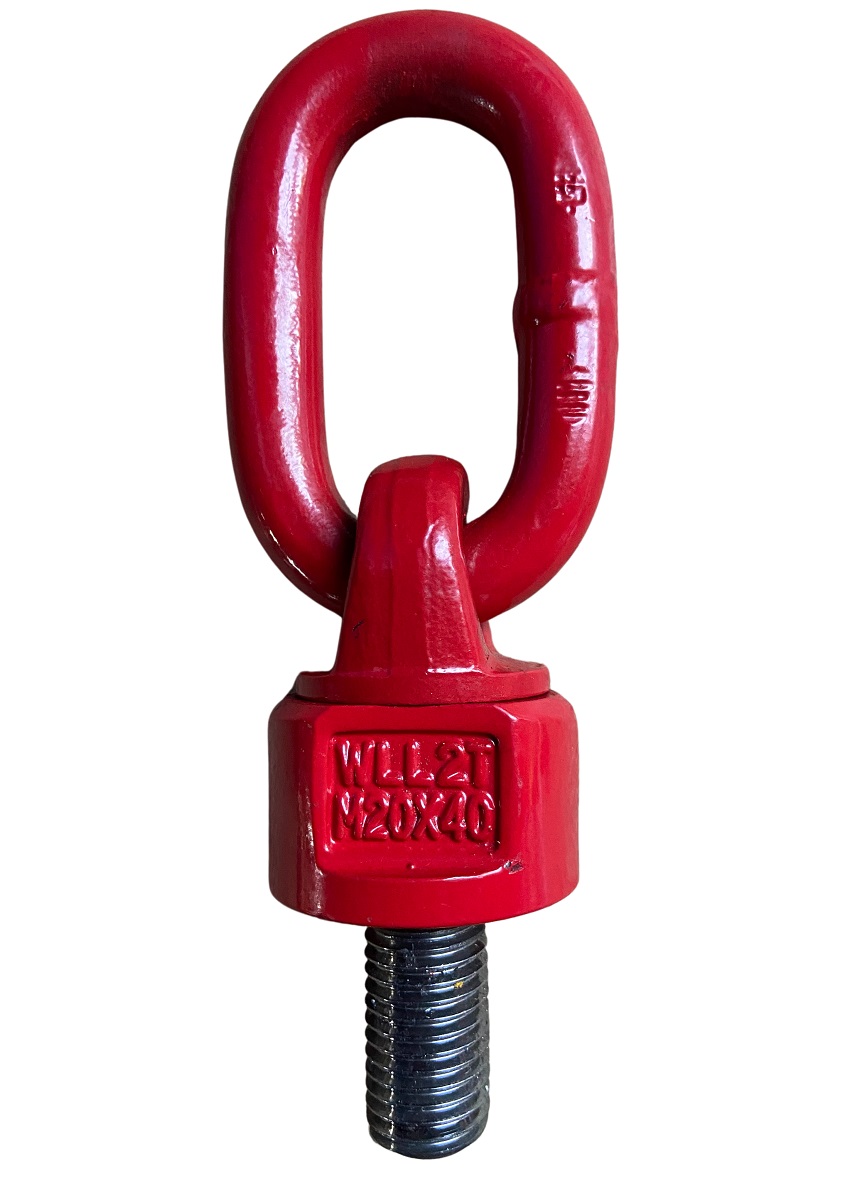

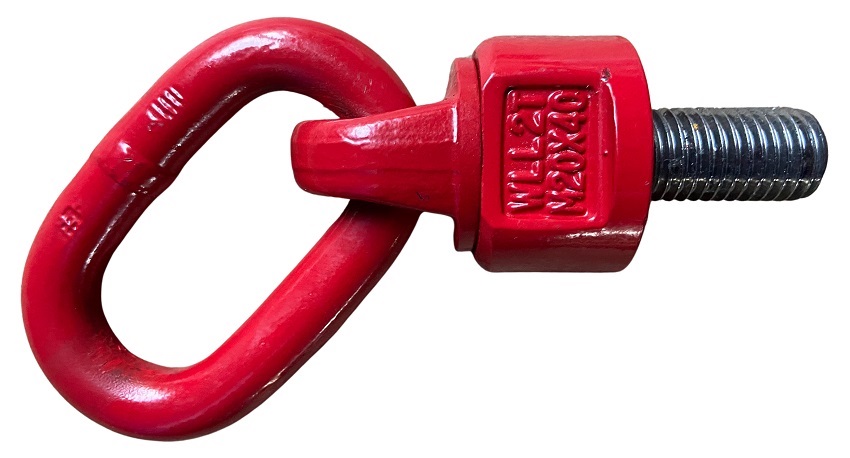

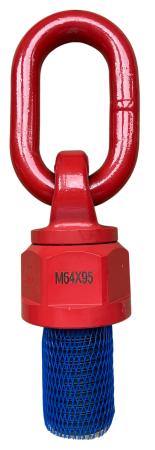

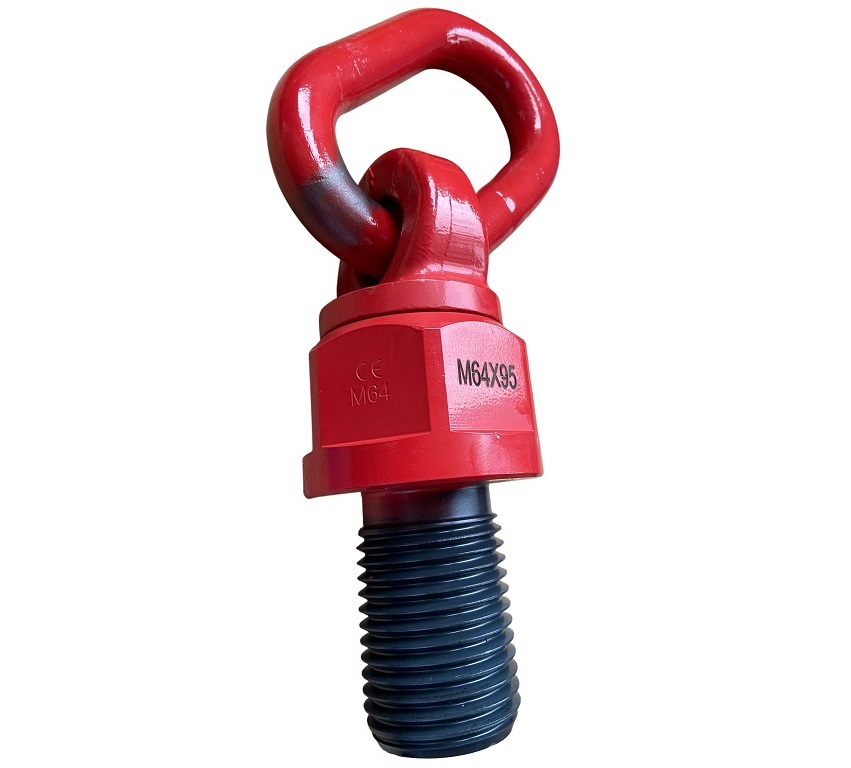

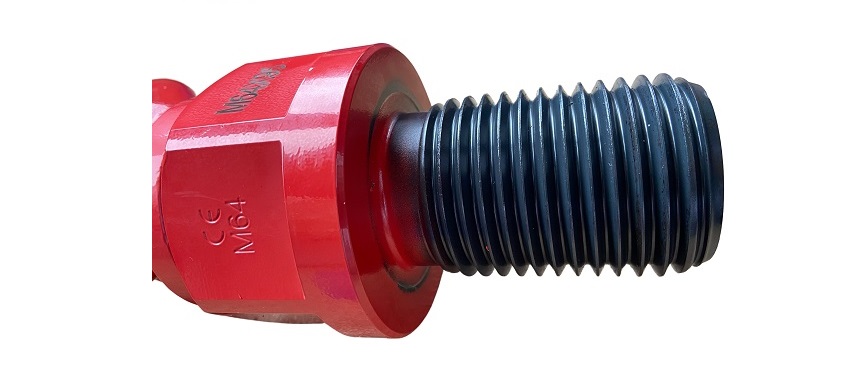

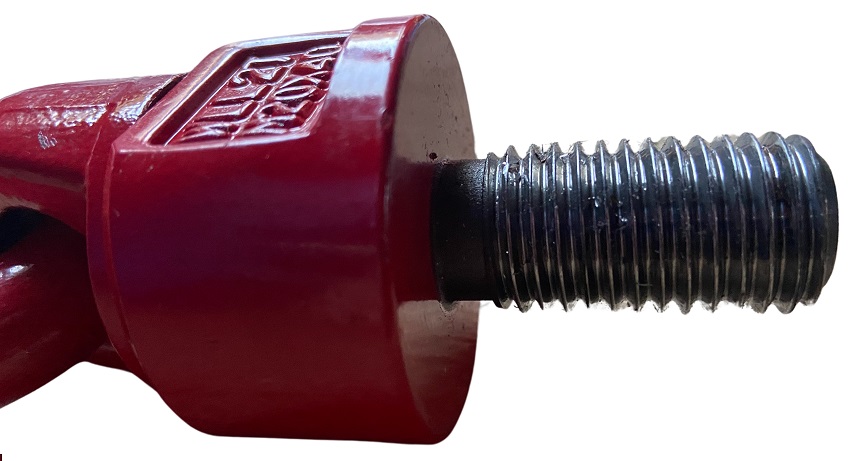

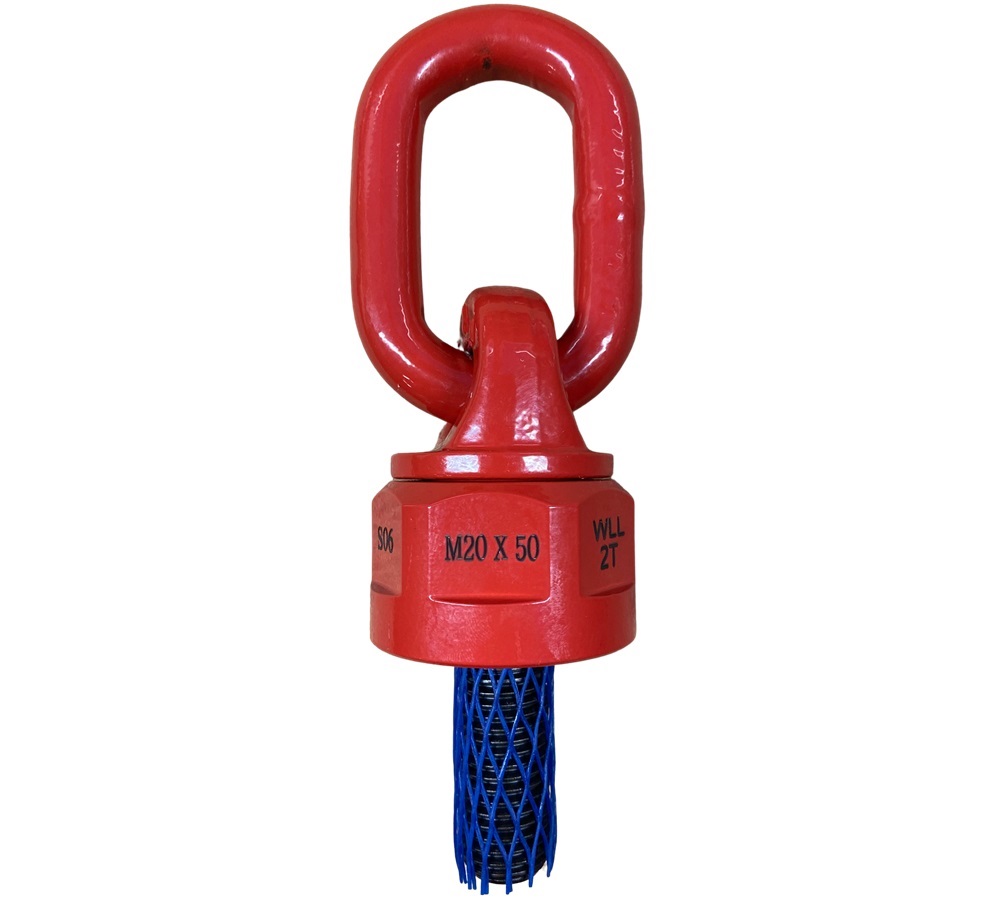

Anschlagwirbel mit Gleitlager | GK 8 | Modell "RED-POINT"

Wirbelbock mit Gleitlager (drehen ohne Last) | Güteklasse 8 | Modell "RED-POINT"

• 360° drehbar (nicht unter Last)
• mit Gleitlager
• verfügbare, metrische Nenngrößen: M8 bis M64 (Tragfähigkeiten von 300 kg bis 15.000 kg)
• diverse Zwischengrößen
• rot lackiert
• diverse Gewindelängen
• sehr gutes Preis-/Leistungs-Verhältnis
• in der Regel schnelle Lieferzeiten

Betriebsanleitung Anschlagwirbel Güteklasse 8 (Stand 23.08.2023)

EG-Konformitätserklärung Maschinenrichtlinie 2006/42/EG Anl. llA
Es wird bestätigt, dass alle Materialien, die Gegenstand dieser Erklärung sind, allen zutreffenden Bestimmungen der Richtlinie 2006/42/EG entsprechen.


• Anschlagwirbel müssen vor jedem Gebrauch und mindestens 1x jährlich auf folgende Punkte kontrolliert werden.
• Die Anschlagwirbel dürfen keine Defekte durch Abnutzung, Korrosion, Risse oder deutliche Verformungen aufweisen.
• Die Kennzeichnung muss gut lesbar sein

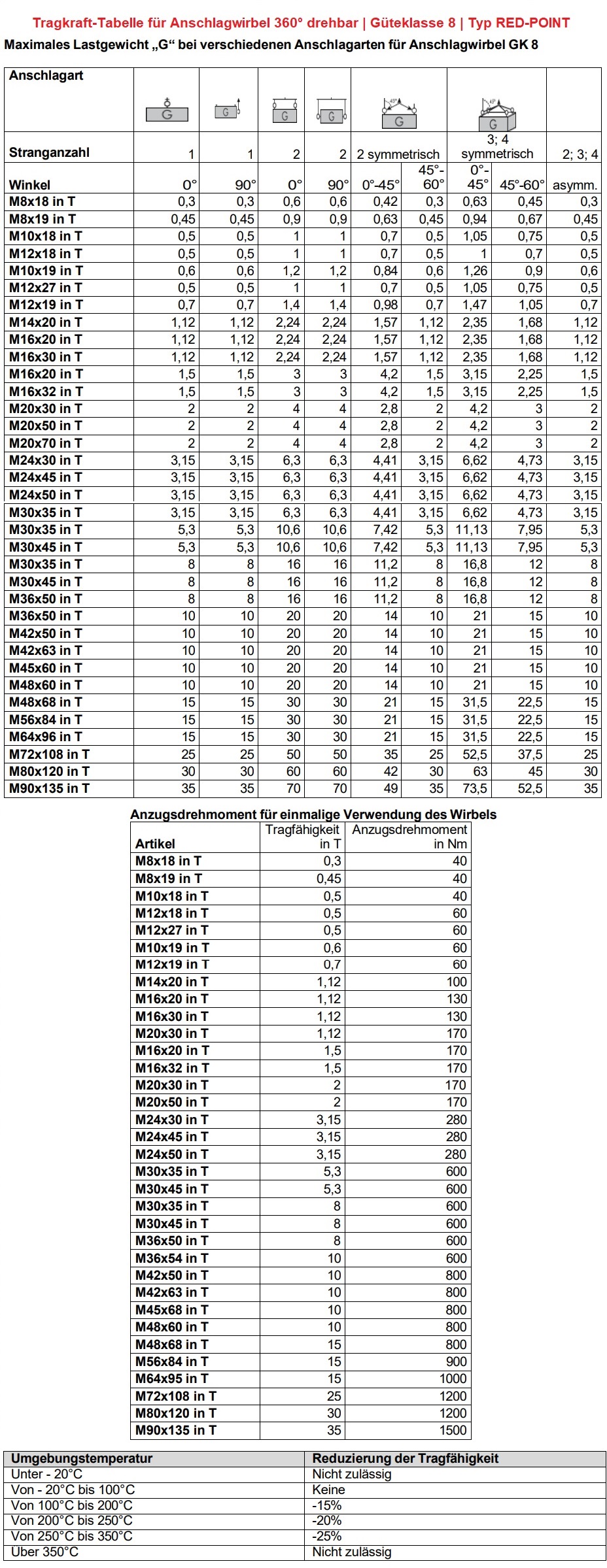

• Die zu hebenden Lasten müssen den Tragfähigkeiten entsprechen, bitte beachten Sie die Tragfähigkeitstabelle
• Die Abnutzung des Rings im Bereich des zu verwendenden Hakens darf nicht mehr als 10% des Nenndurchmessers betragen.
• Der Wirbelbock muss fest angeschraubt sein und das Oberteil muss sich frei drehen können.
• Sollten die Kontrollen zu einem negativen Ergebnis führen, darf der Anschlagwirbel nicht mehr verwendet werden und ist auszuwechseln. Es wird darauf hingewiesen, dass die Kontrollen durch Fachpersonal ausgeführt werden müssen.
• Die Anschlagwirbel, da es sich um Zubehör zum Heben handelt, regelmäßigen Kontrollen zu unterziehen sind, die entsprechend den geltenden Bestimmungen und Gesetzen zu planen sind.
• Der Wirbelbock darf nur durch Fachpersonal montiert werden. Die entsprechenden Bestimmungen der Maschinenrichtlinie 2006/42/EG und deren nachfolgenden Änderungen sind zu berücksichtigen.
• Der Fachmann, der den Hubvorgang überwacht, muss immer den Schwerpunkt der Last ermitteln und den Anschlagwirbel so positionieren, dass immer gewährleistet ist, dass die Last gleichmäßig verteilt ist.
• Berücksichtigen Sie bei einer asymmetrischen Last eine Reduzierung der Tragfähigkeit entsprechend der Bezugstabelle.
• Prüfen Sie die Eignung der Festigkeitsklasse der Mutterschraube zu Aufnahme des Anschlagwirbels im Verhältnis zu der zu hebenden Last (das Material der Mutterschraube muss eine Zugfestigkeit ausweisen, die gleich oder größer als die von Stahl S235JR ist – Bezugsbestimmung DIN EN 10025-2).
• Die Tiefe der Gewindebohrung muss mindestens der Länge des Gewindes entsprechen.
• Die Gewindebohrung muss rechtwinklig zur Auflagefläche verlaufen.
• Prüfen Sie, ob die Auflagefläche der Mutterschraube hinsichtlich Ebenheit und Größe geeignet ist, die Auflage der gesamten ebenen Oberfläche der Huböse sowie deren ausreichendes Anliegen gewährleistet. Der Gebrauch des Anschlagwirbels bei auskragenden Teilen der Auflagefläche ist verboten.
• Zur Installation des Anschlagwirbels genügt es die Schraube manuell mit einem Maulschlüssel festzuziehen, wobei keine Verlängerungen verwendet werden darf, da die Schraube mit einem zu hohen Anziehmoment überlastet werden könnte.
• Ziehen Sie den Anschlagwirbel fest, bis der Wirbel vollständig an der Auflagefläche anliegt.
• Nach dem Festziehen prüfen, ob sich das Oberteil frei und leichtgängig drehen lässt.
• Nach der Montage muss der Ring in Richtung der Belastung ausgerichtet werden.
• 4-fache Sicherheit
• Bei axialem Zug ist eine Abweichung von +/- 5°C der Tragfähigkeit zulässig.
• Die Ringschraube kann unter vollkommener Sicherheit bis zu max. 20.000 Hubvorgängen bei voller Last eingesetzt werden.
• Bei einem Heben unter hoher Gefahr müssen die gesetzlichen Bestimmungen zum Schutze der Person berücksichtigt werden.
• Die Nichteinhaltung der Angaben können Personen- und Sachschäden verursacht werden.



Verbote:

• Nicht für Dauerdrehbewegungen unter Last geeignet.
• Verwenden Sie die Anschlagwirbel nicht in saurer Umgebung oder bei starker Korrosion durch chemische Substanzen und/oder in explosiver Atmosphäre.
• Verwenden Sie die Anschlagwirbel nicht in einer Umgebung mit Temperaturen von über 350°C oder unter -20°C.
• Die Tragfähigkeitswerte der Tabelle dürfen nicht überschritten werden.
• Nicht für andere Zwecke als für die vorgesehenen einsetzen.
• Bei der Montage der Ringschrauben dürfen die vorgeschriebenen Anzugsdrehmomente nach DIN nicht überschritten werden.
• Nicht zum Anheben von Personen verwenden.
• Der Aufenthalt während des Einsatzes im Gefahrenbereich (unterhalb des Gefahrenbereichs, sowie dem Bereich des möglichen Absturzes und der Reichweite des eventuell in Schwingung kommenden Bauteils) ist verboten.
• Bei Vornahme von Veränderungen oder Reparaturen und/oder nachträgliche Behandlung am Produkt verfallen die Gewährleistungsfristen. Jegliche Haftung wird dann ausgeschlossen.
• Die Ringschraube muss in geeigneter Umgebung aufbewahrt werden. (z.B. trocken, nicht korrosiv usw.).

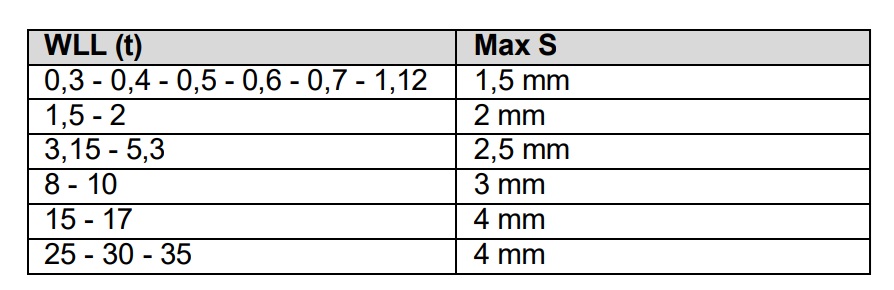

Das Spiel „S“ zwischen Ober- und Unterteil (Drehachse) darf die Tabellenwerte nicht überschreiten
